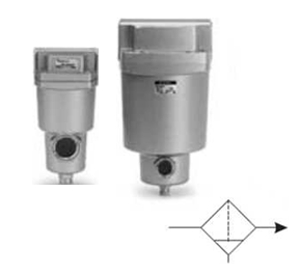

Магистральные фильтры серии AFF

Предназначен для удаления из сжатого воздуха твердых частиц, а также водяного и масляного конденсата. Принцип действия основан на эффекте слияния мелких капель в более крупные в фильтрующем элементе (явление коалесценции). Образовавшиеся крупные капли стекают на дно резервуара.

  • Высокая пропускная способность обеспечивается большой площадью фильтрующего элемента
  • Продолжительный срок службы
  • Создает минимальные потери давления
  • Автоматический отвод конденсата
  • Легкая замена фильтрующего элемента
  • Большой объем резервуара позволяет устранять водяные пробки
  • Встроенный индикатор контроля состояния фильтрующего элемента (перепада давления) (для AFF2C ~ AFF75B)
  • Возможность модульного монтажа (для AFF2C ~ AFF22C)
  • Возможность исполнения с уплотнениями из FKM (для AFF2C ~ AFF22C)

Технические характеристики

ТипоразмерAFF2CAFF4CAFF8CAFF11CAFF22CAFF37BAFF75BAFF75A
Присоединительная
резьба		G1/8G1/4G3/8G1/2G3/4G1G1 1/22В
G1/4G3/8G1/2G3/4G1G1 1/2G2фланец
Номинальный расход воздуха (норм, л/мин) 1)30075015002200370060001200012000
Мощность компрессора (кВт) 4)2.23.77.511.022.037.055.075.0
Испытательное давление (МПа)1.5 (2.0 - для исполнения с опцией Н)1.5
Макс, рабочее давление (МПа)1.0 (1.6 - для исполнения с опцией Н)1.0
Мин. рабочее давление (МПа)0.05
Диапазон раб. температур (°С)5~60
Тонкость фильтрации (мкм)3
Срок службы фильтрующего элемента 3)2 года (1 год для типа А) или при достижении перепада давления больше 0.1 МПа 2)
Вес (кг)0.380.550.901.402.104.2010.5050.00

1) при давлении на входе Р1=0.7 МПа
2) индикатор контроля состояния фильтрующего элемента полностью выдвигается при перепаде давления 0.1 МПа (исполнение -Т)
3) для измерения перепада давления заказывайте исполнение с дифференциальным манометром GD40-2-01 (исполнение — Х6)
4) справочная величина (оценочная)
