- Мощность: 0,25 ….500,00 кВт
- Производительность: 20,0 ….. 20.000,00 м3/час
- Давление: до 2,0 бар (абс)
- Вакуум: до -40…-80 кПа (абс)
- Специальное исполнение: вакуум до –98,5 кПа (абс.) за 45 секунд
За счет отсутствия масла в вакуумной камере и способности перекачивать воздух и другие газы с содержанием паров различных жидкостей насосы этого типа применяются в самых различных технологических процессах.

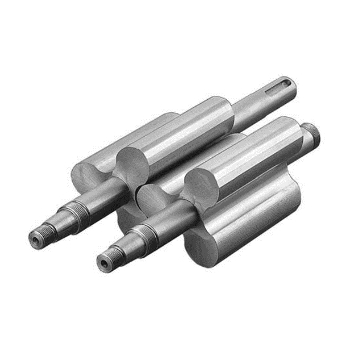

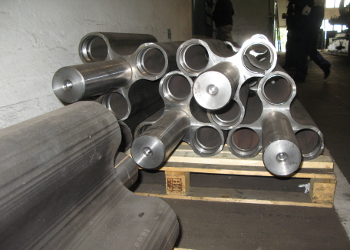

В камере сжатия/вакууммирования находится два параллельно размещенных двух или трехкулачковых ротора (2), (3), которые вращаются в корпусе (4), друг против друга и выполняют функцию поршня. Роторы соединены друг с другом при помощи синхронизирующей зубчатой передачи. Таким образом, обеспечивается бесконтактный ход роторов при отсутствии смазки, т.е. нет необходимости подавать масло в рабочую зону роторов.
Компрессионный блок состоит из пяти основных частей: корпус, два отсека подшипников и две крышки. Корпус выполняет функцию цилиндра, в котором газ перемещается при помощи роторов от места всасывания (1) до места нагнетания (6), где и происходит его сжатие. В отсеках подшипников, размещенных по обеим сторонам корпуса, находятся уплотнительные элементы, предотвращающие проникновение масла в корпус, посадочные гнезда обоих роторных валов и синхронизирующая шестеренчатая передача. В отсеках подшипников находится масло, служащее для их смазки, для смазки зубчатой передачи и посадочных мест валов.
Стандартное общепромышленное исполнение: корпус – чугун, валы твердая углеродистая сталь (90 кг/см2).
Исполнения для специального применения:
- установки дистилляции, работающих на перегретом водяном паре;
- атомные электростанции;
- перекачка нейтральных и агрессивных газов;
- взрывозащищенное исполнение ATEX.
Материальное исполнение для агрессивных сред: нержавеющая сталь.

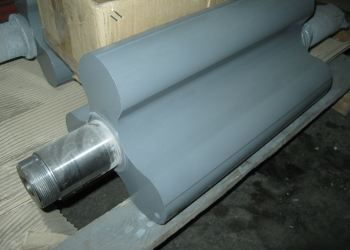

Покрытия: никелирование, синтетические смолы, антикоррозионное Molykoteдля роторов, тефлоновое покрытие.
Каждая воздуходувка рассчитывается на конкретные условия эксплуатации, после чего из различных вариантов комплектации выбирается модель с минимальным энергопотреблением и максимальным запасом прочности.
Сферы применения
- Аэрация сточных вод на очистных сооружениях
- Пневмотранспорт
- Транспортировка и сжатие взрывоопасных и неагрессивных газов
- Банно-прачечные комплексы
- Воздушная промывка песчаных фильтров сооружений водоподготовки
- Выращивание растений
- Аэрация объектов рыбохозяйственного назначения
- Подача воздуха в доменные печи
- Десульфуризация
- Сушка и транспортировка сухих сыпучих материалов (цемент, мука, комбикорм), гранулы, осадок, шлам и т.п.

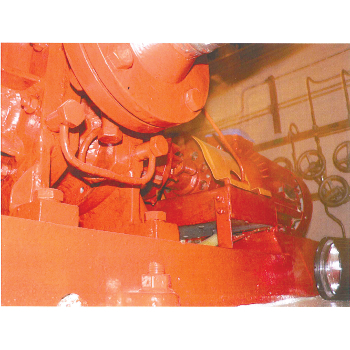

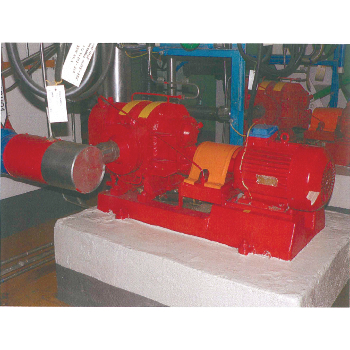

- Воздушный контур атомных электростанций (наличие радиационного фона)
Основные преимущества

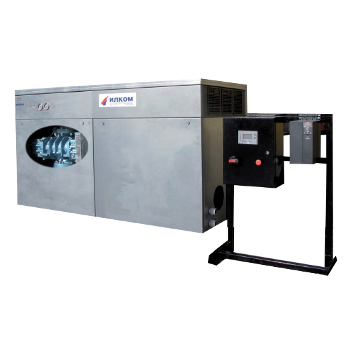

- Конструкция воздуходувки и шумопоглощающего кожуха разработана с учетом обеспечения максимальной надежности и функциональности, простоты осмотра, технического обслуживания и легкого доступа ко всем элементам.
- Низкие эксплуатационные затраты.
- Простота монтажа и эксплуатации.
- Минимальная занимаемая площадь.
- Низкий уровень шума.
- Повышенная безопасность эксплуатации.
- Отсутствие масла в транспортируемой среде.
- Наши установки в кожухе не нуждаются в охлаждении дополнительными вентиляторами.
- Длительный срок службы.
- Оперативность сервисного обслуживания.
Объем поставки
- Компрессорный блок воздуходувки.
- Опорная рама воздуходувки.
- Станина - виброопоры.
- Глушитель шума на всасывании с фильтром.
- Глушитель шума на нагнетании.
- Комбинированный пусковой и предохранительный клапан.
- Обратный клапан.
- Компенсатор температурных расширений.
- Электродвигатель.
- Ременная передача, защитный кожух ременной передачи.
- Шланг заливки масла.
- Анкерные болты крепления.
Дополнительные аксессуары
