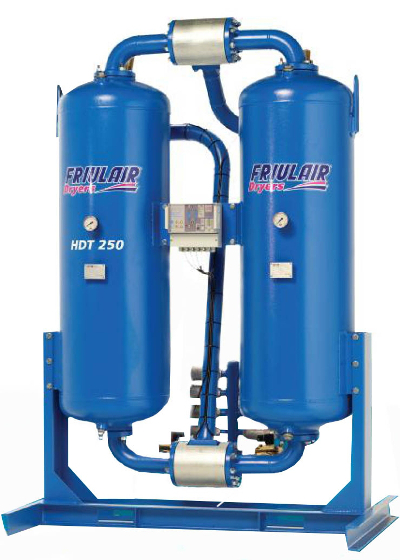

Адсорбционные осушители серии HDT

Компания FRIULAIR выпускает адсорбционные осушители безнагревного типа.

Так как в некоторых областях производства, (электронной, фармацевтической, пищевой промышленности и т.д.) или при расположении пневмопровода в условиях низких температур, Точка Росы сжатого воздуха +3°C получаемая рефрижераторными осушителями недостаточна.

Идеальное решение  это применение адсорбционных осушителей с Точкой Росы на выходе до минус 70°C. Безнагревные адсорбционные осушители серии HDT компактны, не требуют больших затрат на техническое обслуживание, имеют низкую стоимость и высокое качество.

Осушители имеют две колонны, заполненные адсорбционным материалом (применяется только молекулярное сито). В то время, пока в одну поступает сжатый воздух для процесса осушения, во второй происходит процесс регенерации насыщенного влагой адсорбента. Для регенерации используется незначительная часть сжатого воздуха.

В осушителе установлены переключающие клапана "челночного"типа, высокой надежности. Управление и контроль многофункциональным контроллером типа DDC 12 или DDC 15. В комплект поставки входят фильтр 0,01 микрон на входе и 1 микрон на выходе. Замена адсорбционного материала через 3-5 лет. Диапазон производительности осушителей от 0,32 до 151 м3/мин.

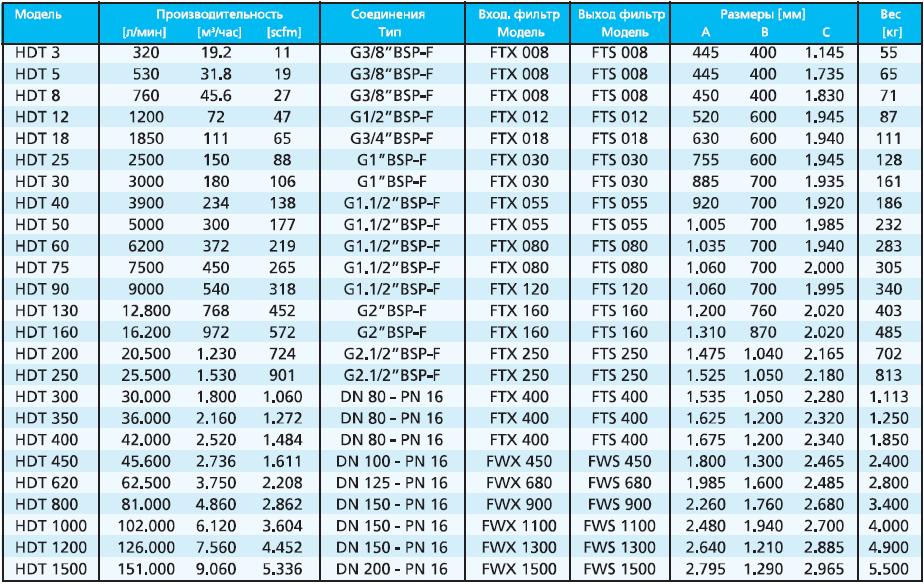

Технические характеристики


Friulair оставляет за собой право вносить технические изменения без предварительного уведомления.

В среднем расход воздуха на процесс регенерации составляет 14,4 % при стандартных условиях (в фиксированном режиме по временным циклам).

Стандартное электропитание: 1ф/230-240В/50-60 Гц. По запросу возможна поставка осушителей с иными значениями питания и пневматической системой управления.

Внимание: при заказе осушителя указать требуемую точку росы под давлением (-20 °С ,-40С, -70С).

Приведенные данные в таблице соответствуют следующим номинальным условиям:

  • Температура воздуха на входе 35 °С.
  • Давление 7 бар.
  • Точка росы при указанном давлении -40 °С.

Максимальные рабочие условия:

  • Температура окружающей среды 50°С.
  • Температура сжатого воздуха на входе 50 °С.
  • Давление воздуха на входе до 10,3 бар. По запросу до 16 бар.

Качество воздуха согласно ISO 8573.1

Осушители серии HDT гарантируют высокое качество обработанного сжатого воздуха, согласно требованиям ISO 8573.1.

Сжатый воздух, обработанный осушителями серии HDT, гарантированно имеет высокие качест-венные показатели, согласно требованиям ISO 8573.1 Ниже приведена классификация качества сжатого воздуха, согласно остаточного содержания основных загрязнений.

Влажность

Класс
качества		 Точка россы
[°С]		 Остаточная влажность при 7 barg Режим работы и время цикла
[мин]
[ppmw][mg/m3]
1-700.270.3482+2 мин FIX
2-4011.7014.8805+5 мин FIX или DPD
3-2086.50110.2507.5+7.5 мин FIX или DPD

Масло

Класс качества 1 (максимальная остаточная концентрация масла 0,01 мг/м3) обеспечивает фильтр на входе FTX (0.01 микрон).

Твердые частицы

Класс качества 2 (максимальный размер твердых частиц 1 микрон; остаточная концентрация 1 мг/м3), обеспечивает фильтр на выходе FTS (1 микрон).
